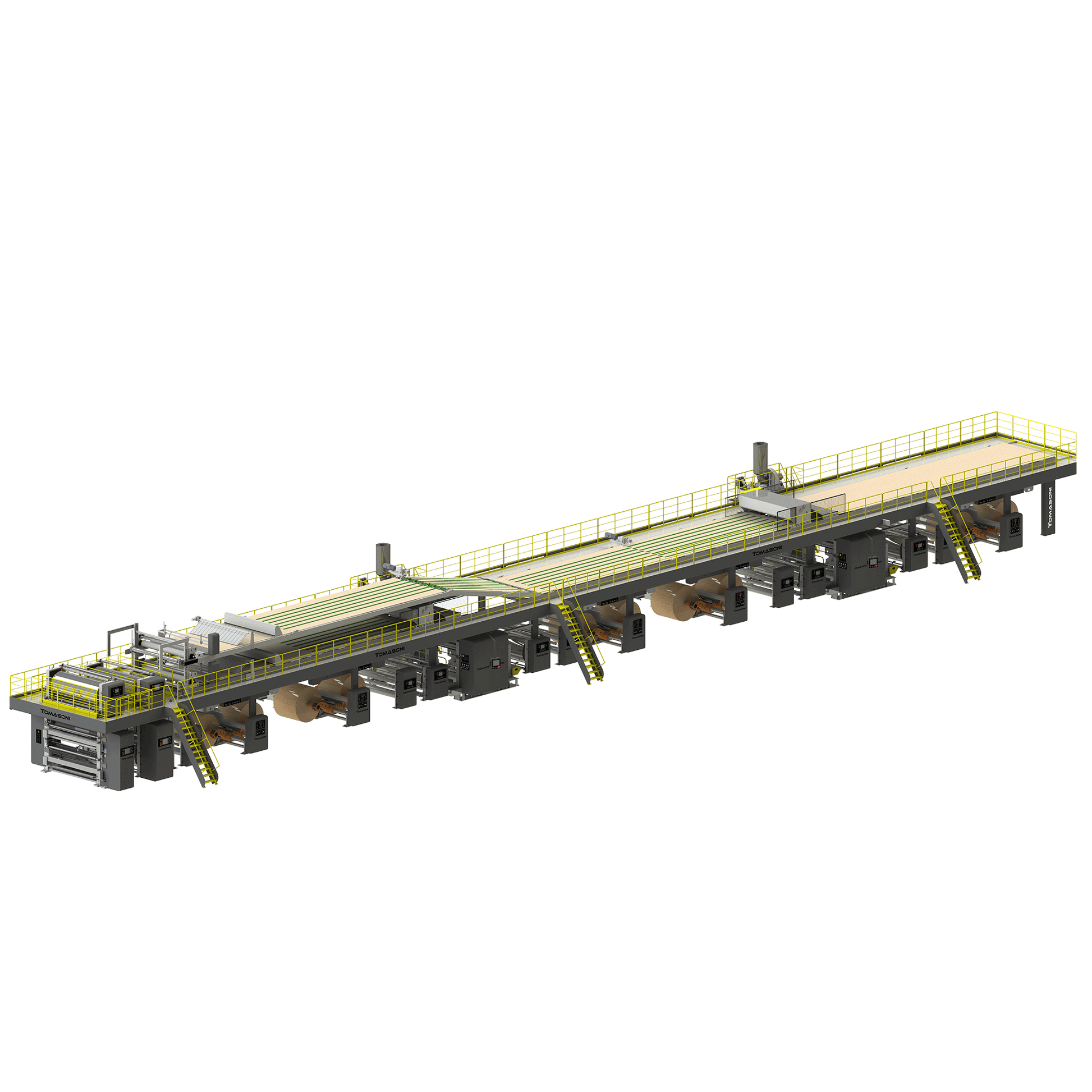

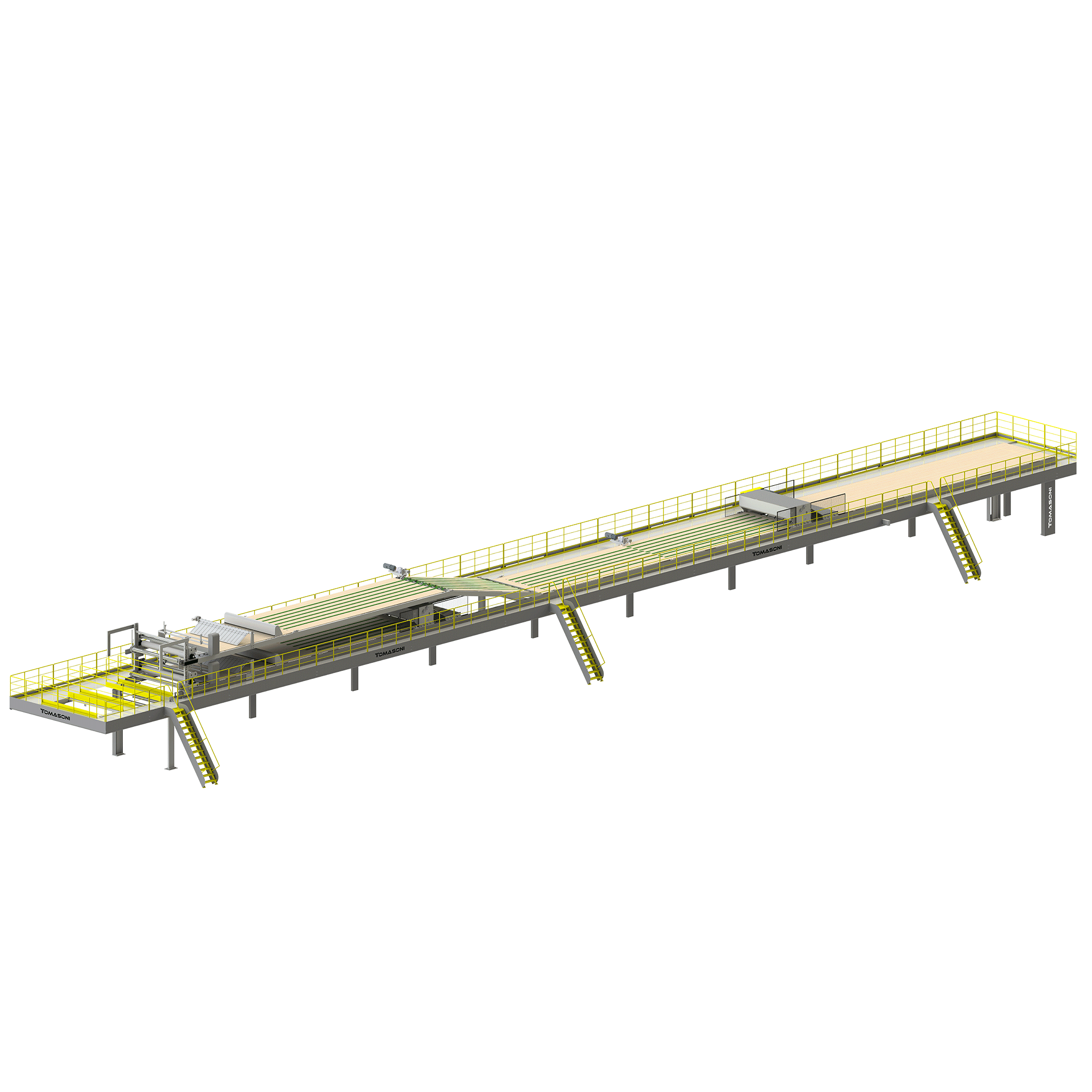

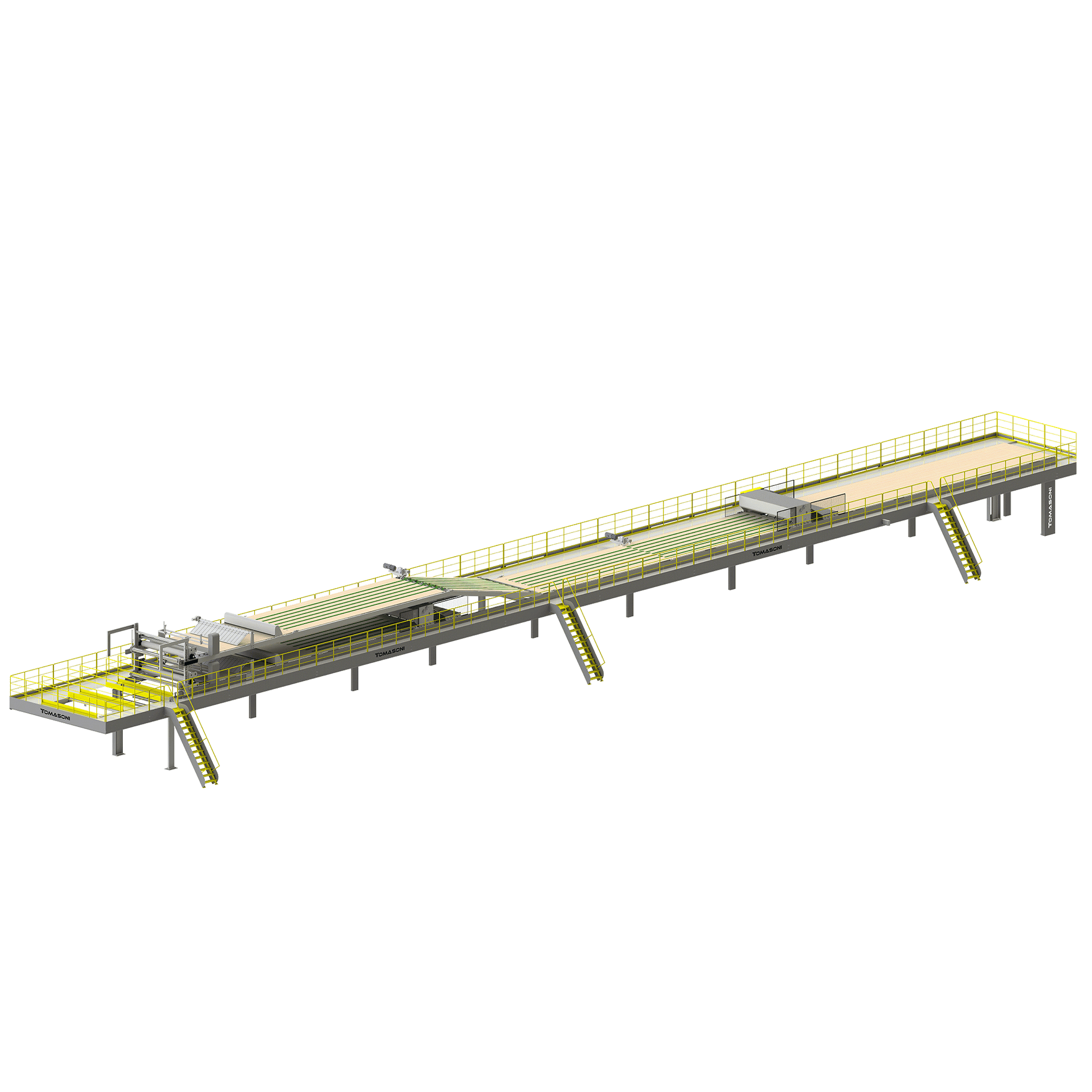

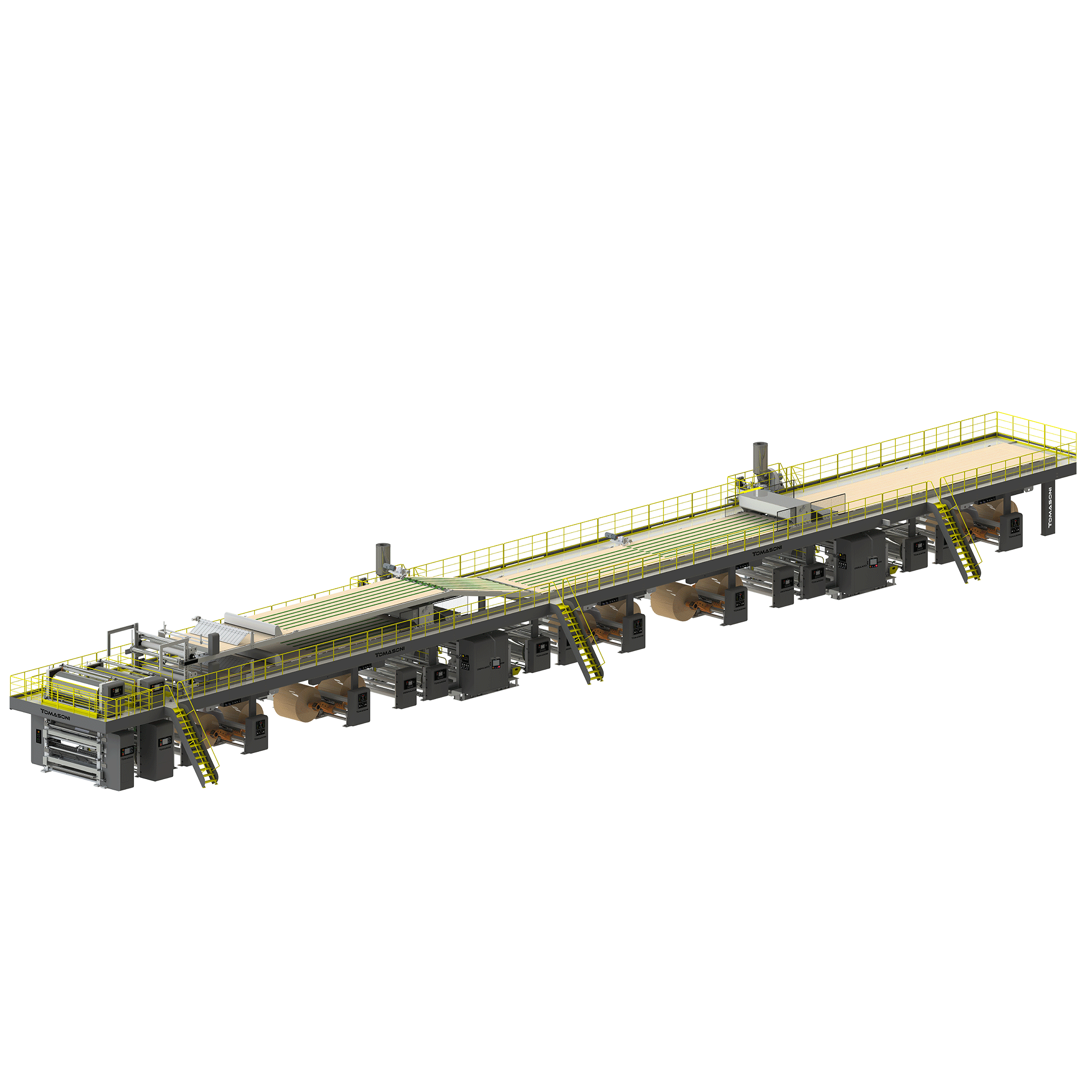

• Estrutura fabricada em viga “U” 2° alma, cantoneiras e tubos.
• Passarela lado de comando em todo o comprimento da ponte com três escadas de acesso.
• Transportador de subida inferior e superior com correias planas, com acionamento independente através de motoredutor, controlado por inversor em sincronismo de velocidade com cabeçotes onduladores.
• Transportador horizontal inferior e superior com correias planas, com acionamento independente através de motoredutor, controlado por inversor em sincronismo de velocidade com cabeçotes onduladores.
• Cinco rolos auto compensadores.
• Controle estoque da ponte.
• Alinhador automático da ponte que permite alinhar o papelão e capa da forradeira para uma colagem perfeita entre ambos, eliminando-se refugo e melhorando a eficiência operacional, sendo o mesmo de fácil programação, composto por:
• Alinhador Kit Slave 600 com um jogo de 10 rodas de apoio, uma caixa com controlador MWG 10 e eletro válvula, dois sensores Fish Eye de 8mm (câmera) com unidade de limpeza, duas lâmpadas com suporte e unidade de limpeza sendo um para ponte superior e um para ponte inferior.
• Alinhador ReCorr kit MASTER 600 com uma caixa EF-04 Master, dois sensores Fish Eye 8mm (câmera) com unidade de limpeza, duas lâmpadas com suporte e unidade de limpeza para papel capa da forradeira.
• Conjunto freio eletrônico ponte inferior e ponte superior composto por:
- Rolo reversor Ø 270mm revestido em borracha natural.
- Rolos guias Ø 130mm.
- Dois freios RE com atuação pneumática.
- Estrutura.
- Suportes bases e mancais.
- Sistema de controle de tensão pneumático, modelo CP-2210.
- Painel controle, modelo PCA – 30001E.
- Células de carga, modelo C-20 S.
- Células de carga, modelo C-20 C.
- Mancais células de carga MLA-40.
- Bases duplicadoras células de cargas, modelo C-21.
• Painel de programação de tensão do papelão na entrada da forradeira, ou seja, programa-se a tensão desejada por tipo de papelão, e o sistema manterá a tensão proporcional ao aumento da velocidade da Forradeira.
• Abridor de laços.
• Painel de comando.
• Painel de acionamento.
